凝汽器循環冷卻水系統：膠球清洗裝置應用經濟性分析

     凝汽器循環冷卻水系統：膠球清洗裝置應用經濟性分析�；鹆Πl電廠凝汽器循環冷卻水系統技術領域，涉及一種凝汽器循環冷卻水系統膠球清洗裝置系統，用于火力發電廠汽輪機凝汽器循環冷卻水系統的清洗。

     現有火力發電廠汽輪機組凝汽器循環冷卻水系統絕大多數都采用了膠球清洗系統。該系統能及時有效地清除凝汽器循環冷卻水換熱管內壁所附著的雜質和污垢，提高換熱管內壁的清潔度，從而提高熱交換效率，保持汽輪機組能夠在佳的設計工況下運行，減少排汽損失，提高熱力系統的經濟性。

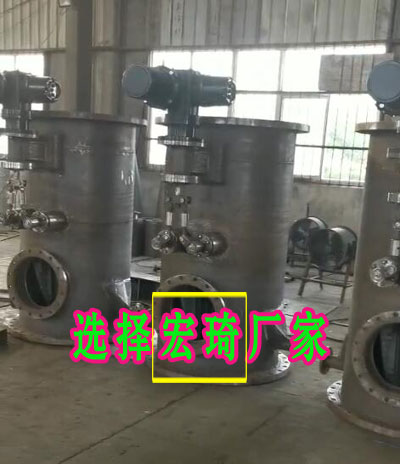

     膠球清洗裝置系統主要由膠球回收網、膠球泵、裝球室以及系統閥門和管道等組成。膠球回收網布置在凝汽器循環冷卻水系統的出水管道上，用于截留凝汽器出水側循環冷卻水中攜帶的膠球，被截留的膠球在膠球泵的抽吸作用下，通過回收網集球口和膠球泵進出口管道被泵送到裝球室，再通過連接凝汽器循環冷卻水進水管道的閥門管道系統，送入凝汽器循環冷卻水進水管道，實現膠球從凝汽器循環冷卻水系統進水管道進入、從凝汽器循環冷卻水系統出水管道上的收球網排出，對凝汽器循環冷卻水換熱管內壁進行循環清洗的過程。

     一種凝汽器膠球清洗裝置發球系統，包括凝汽器水室、冷卻水出水管道、冷卻水進水管道、收球網、二隔離門、膠球泵、逆止閥和清污機，凝汽器水室進水端與多個脈沖發球閥相連；多個脈沖發球閥通過膠球輸送管連接加球室；膠球輸送管和冷卻水進水管道通過另一個脈沖發球閥相連；加球室通過熱水排出管與循環冷卻水出水管道相連，熱水排出管上設有三隔離門和熱水排出閥；加球室下部設有膠球排出閥。膠球清洗裝置系統能減少膠球系統運行中被加熱的循環冷卻水再次進入循環冷卻水系統進水管道的數量，提高凝汽器循環冷卻效果；通過相反對應操作脈沖發球閥和熱水排出閥開或者關，使大量膠球短時集中進入循環冷卻水進水管道和凝汽器水室，全覆蓋清洗凝汽器換熱管。

     火力發電廠凝汽器循環冷卻水系統膠球清洗裝置系統膠球清洗系統，在加球室上設置了熱水排出管道，膠球清洗裝置系統運行時，將進入加球室的熱水排入循環冷卻水出水管道，減少膠球系統運行中被加熱的循環冷卻水進入循環冷卻水系統進水管道的流量，有利于提高凝汽器循環冷卻效果；通過相反對應操作膠球發球閥和熱水排出閥，使該兩個閥間斷性開啟關閉，在加球室集球過程中實現由膠球收球網進入加球室的被加熱的循環冷卻水重新回到循環冷卻水出水管道；在發球過程中實現大量膠球短時間內集中進入循環冷卻水進水管道，提高凝汽器的清洗效果。但是該技術也有一定的局限性，其一是加球室中的濾網在被冷卻水中的雜物污染后清洗困難；其二是加球室容積偏小，集中發球時需要更好的膠球堆積區域控制；其三是既有系統只能較為充分的對凝汽器冷卻管進行清洗，存在一定的死角。

     該膠球清洗裝置系統中加球室容納的膠球數量更多，清洗膠球在加球室內的分布更有利于輸送，冷卻水中的雜物不會在加球室內部濾網上堵塞；在膠球泵出口增加了逆止閥門，防止膠球泵反轉；重要的是發球閥的布置更加靈活，實現對凝汽器水室的冷卻管做到全面清洗，膠球清洗系統更加可靠也更加高效。

     為實現上述目的，新型所采用的技術方案是：一種凝汽器膠球清洗裝置發球系統，包括凝汽器水室、循環冷卻水出水管道和循環冷卻水進水管道，循環冷卻水出水管道上設有漏斗式收球網，漏斗式收球網通過收球管路與加球室相連接，該收球管路上、沿從漏斗式收球網到加球室的方向依次設有二隔離門、膠球泵和逆止閥，凝汽器水室的循環冷卻水進水端還分別與多個并列設置的脈沖發球閥相連接；該多個脈沖發球閥的另一端均與膠球輸送管相連，膠球輸送管的進口與一隔離門相連，一隔離門與加球室相連；膠球輸送管和循環冷卻水進水管道通過設有三脈沖發球閥的管路相連接；加球室頂部通過熱水排出管與循環冷卻水出水管道相連，熱水排出管上、沿從循環冷卻水出水管道到加球室的方向依次設有三隔離門和熱水排出閥；加球室下部還通過設有膠球排出閥的管線接膠球回收筐。
