介紹了凝汽器膠球清洗裝置系統管道海綿膠球清洗使用方法說明，凝汽器水側清理的重要性和水側清理的常用方法及優缺點，論述了高壓水槍清理的基本步驟及凝汽器水側快速放水法的實際應用效果，分析了凝汽器水側的空氣積聚等問題。日開夜停機組;凝汽器清理;高壓水槍;快速放水。
高壓水槍清洗的基本步驟
凝汽器放水一高壓水槍設備就位準備一開人空門一在凝汽器水室內搭腳手架(由于S109FA的凝汽器較大，且水室前面和背部均有較大傾斜,不便站立)-開始清洗一清洗完畢，將沖洗下的污垢水處理掉一拆腳手架一關人空門-恢復凝汽器運行。
人工高壓水槍清洗中要注意的事項：
用高壓水槍清洗,效果好，關鍵要控制壓力。當采用槍頭為梅花型小孔噴嘴高壓水清洗時，水壓在20MPa左右。此為筆者所在單位的經驗值，另外,筆者所在單位的S109FA機組凝汽器冷卻水管已經釆用不銹鋼管。具體要根據不同的冷卻水管材料,不同的高壓清洗設備確定工作壓力。
如果原冷卻水管已有點腐蝕，由于長時間運行已銹蝕堵死,是不適合再用高壓水槍清洗，否則，洗后會漏的更多。
由于凝汽器循環水正常放水時間較長(需5~8h)，加上凝汽器出水閥是蝶閥，往往關閉的不很嚴密，致使水放不盡。所以，它制約了人工高壓水槍清洗在日開夜停機組中的應用，只能在機組大、中、小修期間進行。
凝汽器膠球清洗裝置系統循環水放水，按常規操作是關閉凝汽器兩側的進、出水閥，打開兩側進口側放水閥,打開背部兩側放水閥，進行放水，一般時間較長。筆者所在單位的S109FA機組要4~8h才能放盡水,且在凝汽器兩側的進、出水閥都可靠關閉的情況下,方能放盡水，如關閉不嚴，往往放不完水，影響清理工作的時間安排。
通過實際工作試驗，采用通過循環水泵逆流到冷卻塔大池放水可實現快速放水(一般15min左右即可)，采取如8個步驟可實現快速放水。關閉凝汽器二側的出水閥。此項是關鍵,為確保出水閥可靠關閉，應到現場確認。
保持凝汽器二側進水閥開啟。解除循環水泵的泵、閥連鎖并使泵、閥的控制方式均處于手動狀態。開啟1臺循環水泵的出口液控蝶閥至15。。不全開的目的是限制逆流的流量，如岀口液控蝶閥不能控制到中間位置的停,全開也可以。此時，可通過其他限流措施，例如，先將凝汽器水側自動透氣閥關掉3臺，剩1臺。約5min后，檢査凝汽器水側壓力應在0.02MPa以下，就地上部水位計已無顯示，然后全開循環水泵的出口液控蝶閥。約10min后，檢査凝汽器水側應基本放盡水。開啟凝汽器進口兩側的放水閥、背部兩側的放水閥，放盡剩水。開人空門，可以進行高壓水槍清洗工作。
注意:快速放水的前提是機組停役、循環水泵出口沒有安裝逆止閥，它特別適用日開夜停的機組。根據原24h連續清洗凝汽器的經驗,全部清洗一般需要2~3d。當采用快速放水法時，利用晚間停機時分次清洗，需要1周以上的時間。雖然分次清洗時間長，但因為不影響發電，故它對日開夜停的機組具有實際意義。另外，由于分次清洗,腳手架不是每次都搭設,而是1次開人孔門時搭設，到全部清洗完再拆。所以，腳手架一定要可靠，以不影響水流為宜，而踩踏的木板需要每次都取出。
快速僅需15min左右;按常規方式放水需6~8h,且需經常監視。經濟。水回收到冷卻塔大池，沒排地溝;減少循管坑排澇泵打水運行時間,省電。安全。放水如按常規操作，當循環水管坑排澇泵工作異常時,會造成循環水管坑滿水,淹掉排澇泵、凝汽器進出口閥的電動頭等。

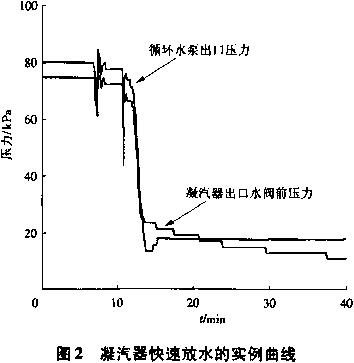

凝汽器快速放水的缺點是:可能會產生循環水泵倒轉的情況，由于循環水泵葉輪一般是采用套裝的軸套，上有絲扣擰在軸上，擰的方向與軸轉動方向相反。所以，當泵順轉時，就愈擰愈緊，如果反轉就容易使軸套退出，葉輪松動會產生摩擦。另外，循環水泵葉輪兩側的軋蘭填料也存在同樣情況，反轉可能會使填料松動,漏水。單位3套S109FA機組循環水系統多次試驗中快速放水時，在沒有釆用限流措施的情況下(凝汽器水側自動透氣閥全開，循環水泵的出口液控蝶閥全開)，現場也未見循環水泵倒轉。再例：由于凝汽器兩側出水閥關閉不嚴，按正常方式放水，整整24h,也未將水放盡，后通過凝汽器快速放水法,15min解決問題。所以，當采用限流措施快速放水時，應該更安全，只要確保凝汽器兩側出水閥可靠關閉即可,實際快速放水實例曲線如圖2所示。
凝汽器膠球清洗裝置系統的循環水側積聚空氣后,不利于循環水與凝結水及排汽的換熱，老電廠設有循環水側放空氣閥,現在由于燃機循環水系統裝了自動透氣閥，無法手動放氣。自動透氣閥又時常會因為膠球而卡住,影響其自動排氣功能，嚴重時曾使凝汽器的循環水兩側出水溫差達5Y以上。因此,在目前的條件下,運行只能通過開停循環水泵，沖擊自動透氣閥，強迫使其恢復排氣功能。這樣，會由于循環水泵的啟、停操作而帶來風險。

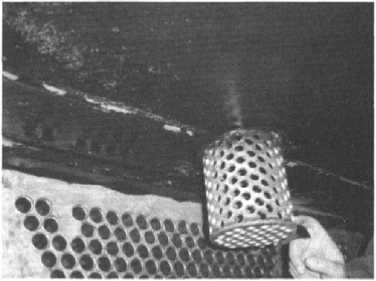

為了能安全地清除凝汽器循環水側積聚的空氣,建議釆取如下2方面的措施。在凝汽器循環水側加裝4臺手動放空氣閥。具體位置建議在自動透氣閥的手動隔離閥的下面或在凝汽器循環水側透氣管出口法蘭上，加裝一個三通，然后在三通引下管裝放空氣閥。在每個自動透氣閥前，加裝阻擋膠球的格柵，如圖3所示。
圖3加裝的格柵照片
凝汽器膠球清洗裝置系統是發電廠的重要輔機設備，對整個電廠的安全、經濟運行都有著決定性的影響。在凝汽器運行中，要根據端差情況，及時清洗污垢,以提高機組運行的經濟性。在解決了凝汽器快速放水的問題后，針對日開夜停機組人工高壓水槍清洗，利用晚間停機分幾次清洗凝汽器冷卻水管已經變得可行有效。
