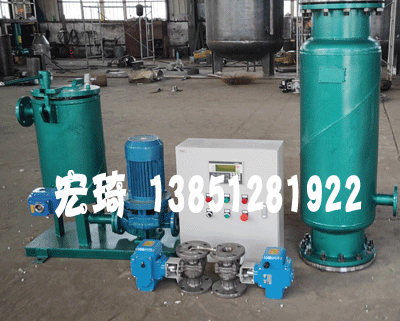

中央空調冷凝器膠球清洗裝置系統管件附件的安裝說明？

         冷凝器膠球清洗裝置系統管件附件的安裝說明？中央空調冷凝器膠球清洗裝置系統包括冷卻水系統（冷卻水管、泵、冷卻塔、冷凝器、閥門等）、冷凍水系統（冷凍水管、泵、末端、閥門、保溫、膨脹水箱等）和冷凝水系統。
一、中央空調冷凝器膠球清洗裝置系統的優缺點：
1、優點：
         ①溫控精度高、溫度恒定，無忽冷忽熱現象，舒適性好。
         ②運轉噪音低，還您安逸靜謐的環境。
         ③本機運行費用低，即使只有一個房間使用，因有水溫控制開關，停機時間長，不會浪費電能。
2、缺點：
         ①對中央空調冷凝器膠球清洗裝置系統安裝、保溫要求較高，須專業隊伍操作，以防發生漏水問題。
         ②選用水管材質要求高，建議采用PP-R管。
         ③后期維護麻煩，輔助部件多，系統故障率提升。如不及時維護，換熱效率降低，運行費用大大上升。
二、中央空調冷凝器膠球清洗裝置系統管件附件的安裝
1、水泵在中央空調冷凝器膠球清洗裝置系統的設計位置
         水在管內流動有摩擦阻力（又稱沿程阻力或長度阻力）和通過各個部件（如彎頭、閥門、三通、設備等）的阻力（稱局部阻力），水泵提供的壓力（揚程）要克服這些阻力。
         一般而言，冷凍水泵應設在冷水機組前端，從末端回來的冷凍水經過冷凍水泵打回冷水機組；冷卻水泵設在冷卻水進機組的水路上，從冷卻塔出來的冷卻水經冷卻水泵打回機組；熱水循環泵設在回水干管上，從末端回來的熱水經過熱水循環泵打回板式換熱器。
2、冷卻塔上的閥門設計
         冷卻塔：采用自然通風或機械通風的方法，將熱水進行冷卻降溫的熱交換設備。冷卻塔屬于混合式熱交換器，塔內冷卻水降溫主要是由于水的蒸發散熱和空氣與水之間的接觸對流換熱。
         ①冷卻塔進水管上加電磁閥（不提倡使用手動閥）。
         ②管泄水閥應該設置于室內（若放置在室外，由于管內有部分存水，冬天易凍）。
3、水質處理
         ①水過濾：水過濾器又稱排污器，通常裝在測量儀器或執行機構之前。需定期清洗。無論開式和閉式系統，水過濾器都是系統設計中必須考慮的。目前常用的水過濾器裝置有金屬網狀、Y型管道式過濾器，直通式除污器等。一般設置在冷水機組、水泵、換熱器、電動調節閥等設備的入口管道上
         ②閉式水系統：冷、熱水系統中必須設置軟化水處理設備及相應的補水系統。
閉式系統優點：
         a、由于管路與大氣相接觸，管道與設備不宜腐蝕。
         b、不需為高處設備提供靜水壓力，循環水泵的壓力低，從而水泵的功率相對較小。
         c、由于沒有回水箱，不需重力回水，回水不需；另設水泵等，因而投資省、系統簡單。
閉式系統缺點：
         a、蓄冷能力小，低負荷時，冷凍機也需經常開動。
         b、膨脹水箱的補水有時需要另設加壓水泵。
         ③電子水處理儀的安裝位置：放置于水泵后面，主機前面。
4、水泵前后的閥門
         閥門：其作用是接通、切斷和調節水或者其他流體的流量。中央中央空調冷凝器膠球清洗裝置系統中常用的閥門形式有截止閥、閘閥、蝶閥、止回閥、調節閥、安全閥以及凝結水疏水器等。
         ①水泵進水管依次接：蝶閥-壓力表-軟接
         ②水泵出水管依次接：軟接-壓力表-止回閥-蝶閥
5、分、集水器
         中央空調中，為了便于各空調系統分區流量分配和調節靈活方便，常在水系統的供回水管上分別設置分水器和集水器，在分別連接各空調分區的供水管和回水管。
         多于兩路供應的中央空調冷凝器膠球清洗裝置系統，宜設置集分水器。集分水器的直徑應按總流量通過時的斷面流速（0.5-1.0m/s）初選，并應大于*大接管開口直徑的2倍；分汽缸﹑分水器和集水器直徑D的確定：
         ①按斷面流速確定D分汽缸按斷面流速8-12m/s計算；
         ②分水器和集水器按斷面流速0.1m/s計算。
         ③按經驗公式估算來確定D，D=（1.5-3）DMAX。DMAX是支管*大直徑。
         ④分、集水器之間加電動壓差旁通閥和旁通管（管徑一般取DN50）。
         ⑤集水器的回水管上應設溫度計。
6、各種儀表的位置
         布置溫度表，壓力表及其它測量儀表應設于便于觀察的地方，閥門高度一般離地1.2-1.5m，高于此高度時，應設置工作平臺。
         壓力表：冷水機組、進出水管、水泵進出口及集分水器各分路閥門外的管道上，應設壓力表；
         溫度計：冷水機組和熱交換器的進出水管、集分水器上、集水器各支路閥門后，新風機組供回水支管，應設溫度計。
7、水系統的泄水與排氣
         ①在水系統的*低點，應設置排水管和排水閥門，放水時間為2~3h。
         ②在水系統的*高點，應設計集氣罐，在每個*高點（當無坡度敷設時，在水平管水流的終點）設置放空器。
8、壓差旁通閥的選擇
         在變水量水系統中，為保證流經冷水機組中蒸發器的冷凍水流量恒定，在多臺冷水機組的供回水總管上設一條旁通管。旁通管上安有壓差控制的旁通調節閥。*大的設計流量按一臺冷水機組的冷凍水水量確定，管徑直接按冷凍水管*大允許流速選擇。
9、機組的位置
         兩臺壓縮機突出部分之間的距離小于1.0m，制冷機與墻壁之間的距離和非主要通道的距離不小于0.8m，大中型制冷機組（離心，螺桿，吸收式制冷機）其間距為1.5~2.0m。制冷機組的制冷機房的上部*好預留起吊*大部件的吊鉤或設置電動起吊設備。
