膠球清洗裝置的組成

2013/7/2 21:59:40　字體：大中小　瀏覽 708

一、膠球清洗裝置的組成：

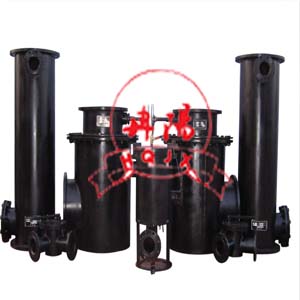

　膠球清洗系統由電動強排污反沖洗二次濾網、電動柵板孔收球網、裝球室、膠球泵、分匯器、閥門、管路和電器控制裝置構成。（詳見附圖一）

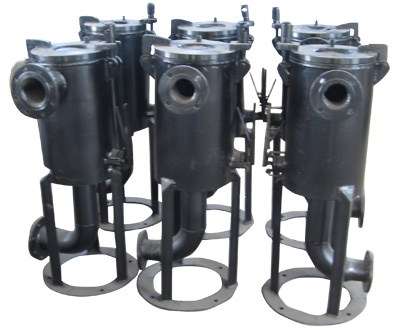

   1、電動強排污反沖洗二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，過濾精度為φ5mm--φ7.5mm。無論電廠采用開式循環還是閉式循環，二次濾網對濾除水中樹葉、塑料薄膜等雜物，防止雜物進入凝汽器，保障膠球清洗裝置的收球率和凝汽器正常工作,起到了關鍵作用。

   2、電動柵欄孔板式收球網：收球網是膠球清洗系統中的關鍵設備，它安裝于凝汽器出水管段上，它的作用是把膠球從冷卻水中分離出來，且必須具備不漏球、不卡球的性能，球被回收后由引出管從收球網引出打回裝球室。我廠生產的電動柵欄孔板收球網和孔板漏斗式收球網是國內新型產品是替代柵欄式收球網的更新換代產品，收球網板是沖孔板制成，表面光滑、平整，水阻小，最新研制的防渦流擋板裝置和導流裝置，網板的轉動定位是由電動執行機構來完成，這樣徹底解決了老式收球網的卡球、漏球、跑球、切球等常見弊端。
　　　由于此系統中二次濾網和收球網均為當前兩種形式。所以整個膠球清洗系統具備了設計新穎、結構合理、操作方便、系統收球率高（≥96%）等特點。

   3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置。

   4、膠球泵：它是膠球清洗裝置系統中使用膠球進行不斷循環的動力設備。
